전자 만능재료 시험기

전자만능재료시험기의 핵심 부품은 무엇입니까?

전자 만능 시험기 재료의 기계적 특성을 테스트하는 데 널리 사용되는 고집적 테스트 장비입니다. 핵심 구성 요소에는 로드 셀, 드라이브 시스템, 제어 시스템, 데이터 수집 시스템 및 테스트 장치가 포함됩니다.

로드 셀: 로드 셀은 테스트 재료에 가해지는 힘을 실시간으로 측정하는 전자 만능 시험기의 핵심 구성 요소입니다. 이는 일반적으로 물리적 변형을 전기 신호로 변환하는 스트레인 게이지 센서입니다. 로드셀의 선택은 측정 범위, 정확도, 감도 및 테스트 재료의 특성에 따라 달라집니다. 일반적인 센서로는 힘 센서(로드 셀)와 토크 센서가 있습니다.

구동 시스템: 구동 시스템은 일반적으로 모터, 볼 스크류 및 선형 구동 메커니즘으로 구성됩니다. 주요 기능은 모터를 통해 원활하고 조정 가능한 하중 변위를 생성하여 로딩 플랫폼 또는 시편 고정 장치를 구동하는 것입니다. 전자 만능재료 시험기는 일반적으로 서보 모터나 스테퍼 모터를 사용하여 동작 속도를 제어하므로 시험기가 정밀한 제어 하에 인장, 압축, 굽힘 등 다양한 시험을 수행할 수 있습니다.

제어 시스템: 제어 시스템은 일반적으로 컴퓨터와 내장형 컨트롤러로 구성됩니다. 컨트롤러는 로드셀과 변위센서로부터 데이터를 받아 모터의 작동 상태를 제어하는 ​​역할을 합니다. 제어 시스템의 핵심 기능은 설정된 매개변수(예: 인장 속도 및 힘 축적 속도)에 따라 테스트 프로세스를 정밀하게 조절하는 것입니다. 최신 전자 만능 시험기에는 일반적으로 일정 속도 인장 시험, 일정 응력 시험 및 반복 하중과 같은 다양한 맞춤형 시험 모드를 지원하는 고급 제어 소프트웨어가 장착되어 있습니다.

데이터 수집 시스템: 데이터 수집 시스템은 로드 셀 및 변위 센서에서 신호를 수집하여 분석 가능한 데이터로 변환합니다. 데이터 수집 시스템은 테스트 결과의 정확성을 보장하기 위해 고정밀 신호 수집 및 실시간 처리 기능을 보유해야 합니다. 또한 시스템은 외부 컴퓨터에 연결하여 테스트 데이터를 실시간으로 표시하고 테스트 보고서를 생성할 수도 있습니다.

테스트 픽스처(Test Fixture): 테스트 픽스처는 테스트 재료 또는 샘플을 고정하여 테스트 중에 미끄러지거나 파손되는 것을 방지하고 테스트 데이터의 정확성을 보장하는 데 사용되는 장치입니다. 고정 장치 설계는 테스트 중인 특정 재료 및 테스트 유형을 기반으로 최적화되어야 합니다. 일반적인 고정구에는 인장 고정구, 압축 고정구 및 굽힘 고정구가 포함됩니다.

각 구성 요소의 조화로운 작동을 통해 전자 만능 시험기는 다양한 작동 조건에서 정확하고 신뢰할 수 있는 테스트를 수행할 수 있습니다. 적절한 시험기 모델을 설계하고 선택할 때 이러한 구성 요소의 호환성 및 정확도 요구 사항을 고려하는 것이 중요합니다.

전자 만능 시험기용 로드셀을 선택하는 방법은 무엇입니까?

로드 셀은 전자 만능 시험기의 중요한 구성 요소입니다. 이들은 재료에 가해지는 힘을 측정하고 제어 시스템 및 데이터 분석 시스템에서 처리할 수 있도록 이러한 물리량을 전기 신호로 변환합니다. 적합한 로드 셀을 선택할 때 테스트 정확성과 신뢰성을 보장하기 위해 여러 요소를 고려해야 합니다. 기계 테스트 장비의 개발 및 제조를 전문으로 하는 Zhejiang Yiyu Instrument Equipment Co., Ltd.와 같은 회사의 경우 올바른 로드 셀을 선택하는 것은 테스트 장비의 성능을 보장하는 데 중요합니다.

측정 범위: 로드셀의 측정 범위는 로드셀 선택 시 가장 중요한 매개변수 중 하나입니다. 센서의 최대 부하 용량은 테스트할 재료와 예상되는 힘을 기준으로 결정해야 합니다. 예를 들어, 고강도 금속의 인장 테스트를 위해 센서의 측정 범위는 더 큰 하중을 수용해야 합니다. 필름이나 고무와 같은 부드러운 재료의 경우 더 작은 측정 범위를 권장합니다. Zhejiang Yiyu Instrument Equipment Co., Ltd.의 전자 만능 시험기는 일반적으로 재료 기계 시험에 대한 다양한 고객 요구를 충족하기 위해 여러 로드 셀 옵션을 제공합니다.

정확도 및 감도: 로드 셀의 정확도는 테스트 결과의 정확도에 직접적인 영향을 미칩니다. Zhejiang Yiyu Instrument Equipment Co., Ltd.는 R&D 및 생산 과정에서 로드 셀의 정확성과 감도에 특별한 주의를 기울이고 있으며, 각 로드 셀의 정밀도를 보장하기 위해 첨단 기술을 사용하고 있습니다. 예를 들어, Zhejiang Yiyu Instrument Equipment Co., Ltd.의 로드 셀은 엄격한 교정을 거쳐 미세한 힘 변화에 반응하고 로딩 중에 힘 값을 정확하게 기록할 수 있습니다. 또한 매우 민감한 로드 셀은 유연한 재료나 얇은 필름을 테스트할 때 특히 중요하며 미묘한 기계적 변화를 효과적으로 포착합니다.

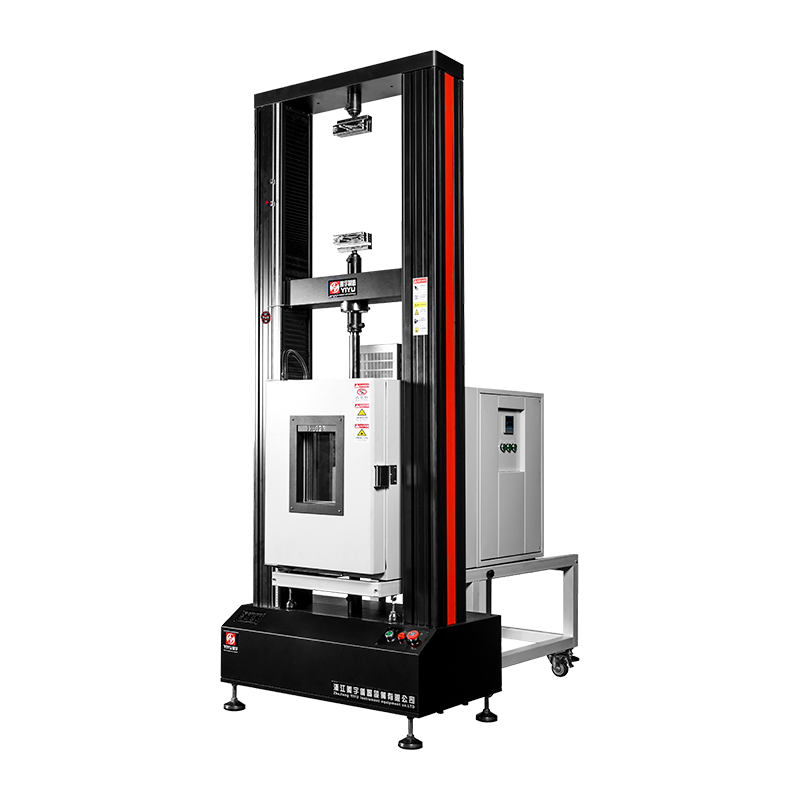

온도 및 환경 호환성: 일부 특수 테스트 환경에서 로드 셀은 특히 고온 또는 저온에서 테스트할 때 안정적인 측정 성능을 보장하기 위해 강력한 환경 적응성을 요구합니다. Zhejiang Yiyu Instrument Equipment Co., Ltd.의 로드셀은 고온 및 내부식성 재료로 제작되어 다양한 환경 조건에서 탁월한 성능을 보장합니다. 특히 복합 재료 또는 금속 재료의 피로 테스트에서는 복잡한 작동 조건에서 센서 정확도를 보장하기 위해 높은 환경 적응성이 중요합니다.

호환성 및 교정: 하중 센서와 시험기 제어 시스템의 호환성은 매우 중요합니다. Zhejiang Yiyu Instrument Equipment Co., Ltd.의 전자 만능 시험기와 하중 센서는 전체 시스템 호환성을 염두에 두고 설계되어 다양한 제어 시스템 및 데이터 수집 시스템과 원활하게 통합되어 정확하고 안정적인 데이터 수집을 보장합니다. 또한 모든 센서는 엄격한 교정 절차를 거쳐 장기적인 안정성과 높은 정확도를 보장합니다.

내구성 및 안정성: 하중 센서의 내구성과 장기 안정성은 선택 시 고려해야 할 중요한 요소입니다. Zhejiang Yiyu Instrument Equipment Co., Ltd.는 내구성과 장기적인 안정성을 보장하기 위해 하중 센서 생산에 사용되는 재료와 공정을 엄격하게 통제합니다. 고품질 센서는 빈번한 테스트와 장기간 작동 시 높은 정확도를 유지하며 다양한 기계 테스트 요구 사항에 적응할 수 있습니다.

Zhejiang Yiyu Instrument Equipment Co., Ltd.는 기술 연구 및 개발, 장비 제조 및 애프터 서비스 분야의 강점을 활용하여 광범위한 고품질 로드 센서 옵션을 제공하여 고객이 특정 요구 사항에 가장 적합한 센서를 선택할 수 있도록 돕습니다. 올바른 로드 셀을 선택함으로써 고객은 금속, 비금속 및 복합 재료에 대한 기계적 특성 테스트를 수행할 때 정확하고 신뢰할 수 있는 테스트 결과를 보장할 수 있습니다.

재료의 응력-변형 시험을 위해 전자 만능 시험기를 어떻게 사용합니까?

응력-변형 시험은 전자 만능 시험기의 기본 응용 분야 중 하나입니다. 이는 엔지니어와 연구자가 탄성 계수, 항복 강도, 인장 강도, 신장률과 같은 재료의 기계적 특성을 이해하는 데 도움이 됩니다.

시편 준비: 응력-변형 테스트를 수행하기 전에 사양을 충족하는 시편을 준비해야 합니다. 시편 크기와 모양은 관련 표준이나 테스트 요구 사항에 따라 선택해야 합니다. 예를 들어, 금속의 인장 시편은 일반적으로 표준 원형 또는 직사각형 단면을 갖습니다. 표준화된 재료 테스트는 일반적으로 ISO 및 ASTM과 같은 국제 표준을 기반으로 합니다. 정확한 결과를 얻으려면 시편 치수가 테스트 요구 사항을 충족하는지 확인하는 것이 중요합니다.

시편 설치: 시편은 전자 만능 시험기의 고정 장치에 장착됩니다. 고정 장치의 선택과 설치가 중요합니다. 부적절한 고정 장치로 인해 미끄러지거나 느슨해지는 것을 방지하기 위해 시험 중에 시편이 장비에 단단히 고정되어 있는지 확인하십시오. 또한 치구는 인장, 압축 또는 굽힘과 같은 다양한 재료 및 테스트 방법에 적응할 수 있어야 합니다.

테스트 매개변수 설정: 테스트를 시작하기 전에 테스트 속도(인장 또는 압축 속도), 하중 방법, 테스트 모드(예: 일정 속도 인장 또는 일정 변형률 테스트) 및 데이터 수집 빈도를 포함한 시험기 매개 변수를 설정해야 합니다. 시험기의 제어 시스템은 일반적으로 사전 설정된 모드와 자동화된 기능을 제공하므로 사용자는 시험 요구 사항에 따라 적절한 구성을 선택할 수 있습니다.

데이터 수집 및 분석: 테스트가 시작된 후 전자 만능 시험기는 시편에 가해지는 힘과 시편의 변위를 실시간으로 기록합니다. 제어 시스템에 의해 수집된 데이터를 통해 응력(힘/원래 단면적) 및 변형률(변위/원래 길이)을 실시간으로 계산할 수 있습니다. 응력-변형률 곡선은 재료의 기계적 특성의 핵심 구성요소로서 하중에 대한 재료의 반응을 보여줍니다. 곡선의 모양은 재료의 탄성 범위, 항복 강도, 최대 강도 및 파괴점과 같은 주요 데이터를 도출하는 데 사용될 수 있습니다.

결과 해석: 테스트 데이터를 분석하여 사용자는 재료의 주요 기계적 특성을 결정할 수 있습니다. 예를 들어, 곡선의 초기 직선 부분은 재료의 탄성 상태를 나타내고 그 기울기는 재료의 탄성 계수입니다. 항복점은 탄성 변형에서 소성 변형으로의 전환을 나타냅니다. 극한 강도는 재료가 견딜 수 있는 최대 응력입니다. 파손점은 재료가 파손되는 위치를 나타냅니다.

응력-변형 테스트는 재료의 기본 기계적 특성을 평가할 뿐만 아니라 다양한 로딩 방법 및 테스트 조건을 통해 다양한 환경에서 성능을 연구할 수 있습니다. 이 데이터는 재료 선택, 제품 디자인 및 품질 관리에 중요한 용도로 사용됩니다.
