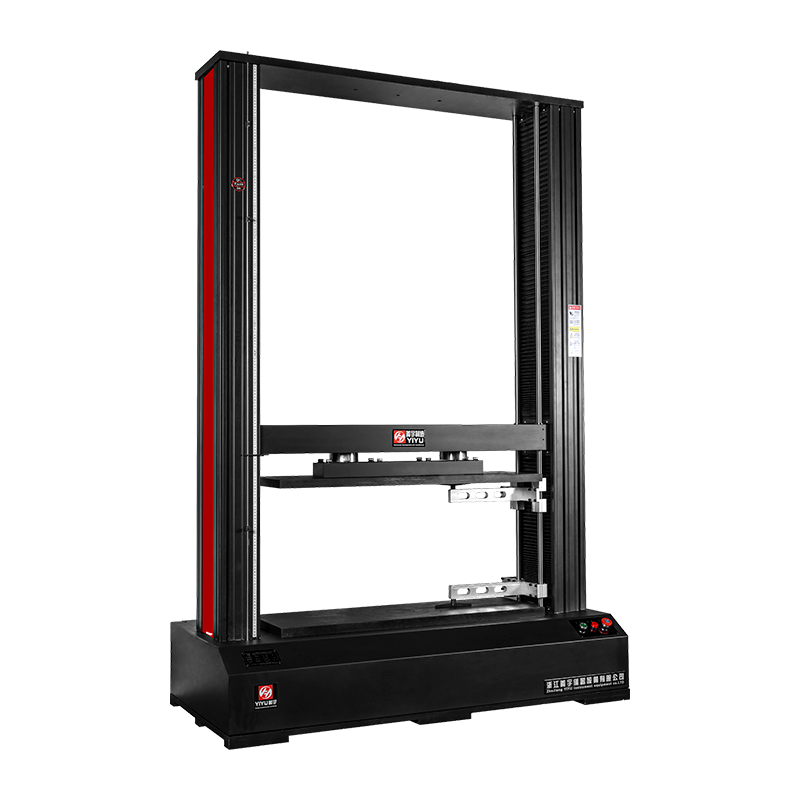

WDW 시리즈 마이크로컴퓨터 제어 링 강성 시험기

특징

볼 스크류와 견고한 베어링이 장착되어 있습니다. 다중 열 안내; 자기 윤활 구조; 서보 모터; 내장 신장계; 완전 디지털 폐쇄 루프 제어 시스템(일정 속도 변형, 일정 속도 로딩, 일정 속도 변위 및 다중 사이클 기능 지원) ISO 및 CE 인증; GB/T 16491, GB/T 2611, GB/T 9647, GB/T 19472.1, GB/T 19472.2, GB/T 16800, GB/T 18477을 포함한 표준을 준수합니다.

장점

장기간 안정적인 작동을 보장합니다. 측면 강성과 안정적인 크로스빔 선형 운동을 향상시킵니다. 일일 유지 관리가 필요하지 않습니다. 테스트 안정성을 보장합니다. 정밀한 다중 모드 테스트 제어가 가능합니다. 국제 품질 요구 사항 및 산업별 테스트 표준을 충족합니다.

혜택

장비 가동 중지 시간 및 유지 관리 비용을 줄입니다. 불안정한 움직임으로 인한 테스트 오류를 ​​방지하여 신뢰할 수 있는 데이터를 보장합니다. 일상적인 유지 관리를 위한 노동력을 절약합니다. 복잡한 테스트 요구 사항을 충족하기 위해 다양한 테스트 시나리오를 지원합니다. 글로벌 및 국내 표준 준수를 보장하여 신뢰할 수 있는 테스트 보고 및 시장 접근을 촉진합니다.

증거

1. 인증: ISO 및 CE 인증서(글로벌 품질 및 안전 규정 준수 입증)2. 표준 준수: GB/T 16491, GB/T 9647 및 기타 나열된 표준과의 정렬을 확인하는 테스트 보고서;3. 부품 신뢰성: 볼 스크류 및 내구성이 뛰어난 베어링 성능 테스트 기록; 자체 윤활 구조로 유지 보수가 필요 없는 검증 데이터;4. 제어 정밀도: 완전 디지털 폐쇄 루프 시스템 교정 보고서(일정한 속도 및 사이클 기능 정확도 검증)5. 기능 증명: 내장 신장계 정확도 인증; 산업 적용 사례(예: 열가소성 파이프 링 강성 테스트).

프로젝트/지표/모델

WDW-50H

WDW-100H

최대 시험력

50KN

100KN

시험기의 정확도 수준

레벨 1

힘 측정 범위

1%-100% FS는 전체 프로세스에서 빈으로 나누어지지 않습니다.

시험력 표시의 상대 오차

±1% 이하

강제 해결

최대 테스트 힘의 1/±300000, 전체 프로세스 분해능은 변경되지 않습니다.

변형 측정 범위

0.5%-100%FS

변형 표시의 상대 오차

표시값의 ±1% 이내

변형 해결

최대 변형은 1/±300000입니다.

변위 표시 값의 상대 오차

표시된 값의 ±는 0.5% 이내입니다.

변위 해상도

0.05μm

힘 제어율 조정 범위

0.05-10%FS/S

힘 제어율의 상대 오차

설정값 ± 1% 이내

빔 속도 조정 범위

0.01-500mm/분

공간을 효과적으로 압축

1500mm

효과적인 테스트 폭

1000mm

주 엔진 치수(L×W×H)

1540×700×2250

1540×700×2350

전원공급장치

AC220V±10PHz,1.5KW

AC220V±10PHz,1.5KW

본체의 무게

대략. 1200kg

대략. 1500kg
